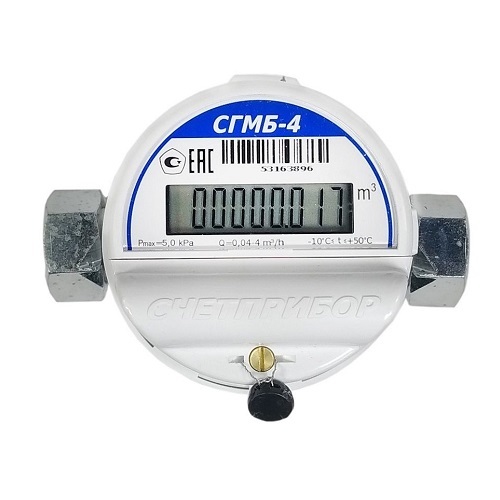

Счетчик газа СЧЕТПРИБОР СГМБ-4 G3/4' (Орел)
Описание
Счетчик газа СГМ-4.0 предназначен для измерения проходящего через него объема газа (природного газа по ГОСТ 5542-87, сжиженного газа по ГОСТ 20448-90 и других газов, не агрессивных к материалам счетчика) индивидуальными потребителями. Счетчик состоит из: струйного автогенератора, заключенного в герметичный корпус с присоединительными патрубками электронного блока литиевой батареи для электропитания электронного блока крышки корпуса с пломбировочным кольцом. Применяемый метод измерений - косвенный. Частота и количество автоколебаний, создаваемых струйным автогенератором, пропорциональны расходу и объему газа, прошедшего через счетчик.
На индикаторном устройстве (ЖКИ) цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки - в долях кубического метра.
Наличие начальных показаний обусловлено проведением испытаний и первичной поверки.
Направление потока газа обозначено стрелкой на корпусе счетчика.
Рекомендуемая основная нагрузка: 4-х конфорочные газовые плиты с духовкой.
Минимальный объемный расход, Qmin м3/ч 0,04
Максимальный объемный расход, Qmax м3/ч 4
Пределы допускаемой относительной погрешности измерений объема газа, в диапазоне расходов: Qmin ? Q < 0,2·Qmax 0,2·Qmax ? Q ? до Qmax % ± 3,0 ± 1,5
Цена деления младшего разряда индикаторного устройства м3 0,001
Вес импульса м3 0,01
Максимальное рабочее избыточное давление газа, Рmax кПа 5
Потеря давления газа при Qmax, не более кПа 0,6
Температура измеряемой среды ? С от - 30 до + 50
Условия эксплуатации:
температура окружающего воздуха С от - 10 до + 50
Емкость индикаторного устройства м3 99999,999
Напряжение электропитания от литиевой батареи В 3,6
Срок службы литиевой батареи, не менее лет 12
Присоединительная резьба по ГОСТ 6357-81 дюйм 3/4
Масса счетчика, не более кг 0,8
Диаметр условного прохода мм 20
Средний срок службы, не менее лет 12
Средняя наработка на отказ, не менее ч 210000
