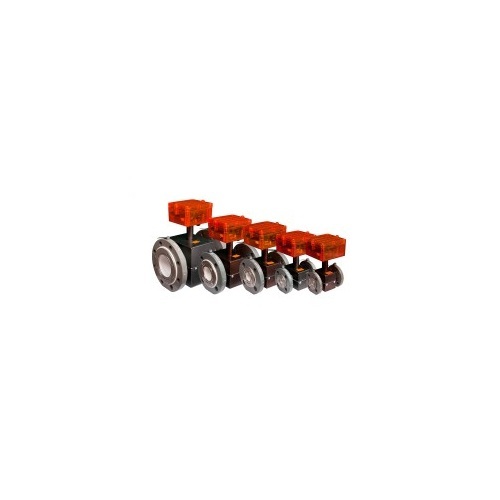

Расходомер МФ-5.2.2-Б ДУ 25
Описание
Назначение средства измерений
Преобразователи расхода электромагнитные МастерФлоу (далее – МФ) предназначены для преобразования объема и расхода холодной или горячей воды, а также других жидкостей с удельной электропроводностью не менее 103 См/м, в электрические сигналы: импульсный, частотный, постоянного тока или непосредственно, в измеряемые величины.
Описание средства измерений
МФ состоят из измерительного участка и электронного блока. Измерительный участок выполнен либо в виде отрезка трубопровода из немагнитной стали, футерованного защитным материалом, либо в виде отливки из конструкционных пластмасс. На внешней поверхности измерительного участка расположена магнитная система, заключенная в кожух, обеспечивающий ее защиту.
По способу соединения с трубопроводом МФ выпускаются следующих конструктивных исполнений:
с фланцевым соединением
с соединением типа 'сэндвич'
с резьбовым соединением.
Электронный блок может располагаться как в вертикальном, так и горизонтальном корпусах (рисунок 1 и рисунок 2 соответственно).
Принцип действия МФ основан на измерении электродвижущей силы (ЭДС), возникающей в электропроводящей жидкости, движущейся в магнитном поле. ЭДС снимается электродами, расположенными в стенках трубопровода, усиливается и подается на аналогоцифровой преобразователь, на выходе которого формируется цифровой код, пропорциональный расходу измеряемой жидкости. С помощью микропроцессора цифровой код преобразуется в электрические сигналы определённого вида в зависимости от используемого выхода или, непосредственно, в показания объема и расхода, отображаемые на индикаторе.
МФ преобразуют:
объем прошедшей жидкости в пропорциональное ему количество импульсов на импульсном выходе с нормированной по объёму ценой
расход жидкости в импульсную последовательность на частотном выходе, с частотой, пропорциональной этому расходу.
МФ могут комплектоваться (по заказу) дополнительной платой токового выхода, преобразующей расход жидкости в пропорциональный этому расходу сигнал постоянного тока.
МФ могут выполнять измерения прямого и реверсивного потоков.
МФ имеют варианты исполнений с блоком индикации (встроенный или выносной) для отображения на дисплее измеренных параметров
