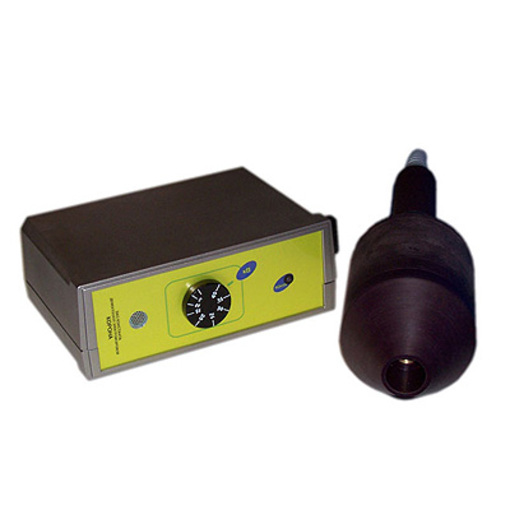

Электроискровой дефектоскоп Корона 2.1
Описание
Кратко о модели: Электроискровые дефектоскопы Корона 2.1
Устройства серии «Корона 2.1» предназначены для обнаружения поверхностных и близкорасположенных дефектов на металлоконструкциях и деталях при этом приборы разработаны и выпускаются Константа, что подтверждает профильное происхождение изделия.
Методика контроля базируется на формировании электрической искры в зазоре между электродом и проверяемой поверхностью, что позволяет фиксировать нарушения непрерывности и неоднородности металла. За счёт этого инструмент упрощает инспекцию сварных швов, труб и корпусных элементов, и при этом устройство относится к группе дефектоскопы.
Ключевые особенности
портативная конструкция для использования вне лаборатории
питание от аккумуляторов с поддержкой зарядного устройства
сменные электроды различных форм для адаптации к поверхности
возможность быстрого перехода между режимами контроля
комплект поставки включает аксессуары для заземления и монтажа
удобство хранения и транспортировки за счёт специализированного чемодана.
Где применяется
Дефектоскоп Корона 2.1 применяют при проверках сварных соединений, трубопроводов, резервуаров и корпусных деталей, что делает его пригодным как для полевых работ, так и для заводских приемок таким образом прибор используется в оперативном обнаружении дефектов на технологических объектах и металлоконструкциях.
В отдельных задачах может иметь значение дискретность режима работы, а также возможность самокалибровки или наличие интерфейса RS-232C такие моменты рекомендуется учитывать при подборе комплектации и планировании процесса контроля. Благодаря этому можно корректно оценить требуемый набор сменных электродов, запасных аккумуляторов и дополнительные аксессуары для конкретных условий эксплуатации.
Комплект поставки:
высоковольтный трансформатор-держатель ВТ1
блок контроля
щеточный (веерный) и Т-образный электроды
удлинитель
зарядное устройство
два аккумулятора
штырь-заземлитель
магнит
провод заземления
руководство по эксплуатации
термосумка
чемодан для хранения и транспортировки.
Дополнительный комплектация:
Прибор может комплектоваться дополнительными аккумуляторами, а также следующими сменными электродами:
малогабаритными Т-образными
серповидными
щеточными веерными
плоскими
резиновыми и волосяными с зоной контроля от 50 до 400 мм
пружинными однозахватными для контроля труб диаметром до 1520мм.
Описание электроискрового дефектоскопа Корона 2.1:
Аппарат предназначен для выявления трещин, пористости, недопустимых утонений и иных нарушений сплошности покрытий и металла посредством подачи импульсного высоковольтного напряжения. При этом фиксирование электрического пробоя в местах нарушения служит сигналом о дефекте и позволяет локализовать проблемные зоны.
Отличительные особенности:
цифровая индикация напряжения на электроде
высокая стабильность напряжения на электроде
возможность настройки чувствительности
возможность оперативной замены аккумулятора
возможность заряда аккумулятора отдельно от электронного блока
высокая безопасность работы за счет импульсного режима работы
большой набор малогабаритных сменных электродов для контроля изделий различного назначения
наличие специализированных дисковых электродов для контроля покрытий в трубах диаметром от 89 до 520 мм, длиной до 14 м
малые габариты и вес
возможность контроля покрытий на бетонных конструкциях.
Технические характеристики:
Параметр Значение
Тип индикатора напряжения на электроде цифровой (3-х разрядный)
Диапазон регулировки высоковольтного испытательного напряжения на электроде 2,5-34 кВ
Дискретность установки высоковольтного испытательного напряжения 0,1 кВ
Толщина контролируемых покрытий до 12 мм
Диаметр контролируемых труб с использованием пружинных электродов до 1600 мм
Диаметр контролируемых труб с использованием пружинных электродов от 60 мм до 1600 мм
Питание прибора - встроенный аккумулятор:
общепромышленный для температурного диапазона –20…+45°С
низкотемпературный для температурного диапазона –45…+45°С
Масса:
блок контроля (с аккумулятором) 2 кг
высоковольный трансформатор-держатель, ВТ1 1,3 кг
Время непрерывной работы от заряженного аккумулятора до 8 часов
Габаритные размеры:
блок контроля 240х149х52 мм
высоковольный трансформатор-держатель, ВТ1 ?50x380 мм
Устройства серии «Корона 2.1» предназначены для обнаружения поверхностных и близкорасположенных дефектов на металлоконструкциях и деталях при этом приборы разработаны и выпускаются Константа, что подтверждает профильное происхождение изделия.
Методика контроля базируется на формировании электрической искры в зазоре между электродом и проверяемой поверхностью, что позволяет фиксировать нарушения непрерывности и неоднородности металла. За счёт этого инструмент упрощает инспекцию сварных швов, труб и корпусных элементов, и при этом устройство относится к группе дефектоскопы.
Ключевые особенности
портативная конструкция для использования вне лаборатории
питание от аккумуляторов с поддержкой зарядного устройства
сменные электроды различных форм для адаптации к поверхности
возможность быстрого перехода между режимами контроля
комплект поставки включает аксессуары для заземления и монтажа
удобство хранения и транспортировки за счёт специализированного чемодана.
Где применяется
Дефектоскоп Корона 2.1 применяют при проверках сварных соединений, трубопроводов, резервуаров и корпусных деталей, что делает его пригодным как для полевых работ, так и для заводских приемок таким образом прибор используется в оперативном обнаружении дефектов на технологических объектах и металлоконструкциях.
В отдельных задачах может иметь значение дискретность режима работы, а также возможность самокалибровки или наличие интерфейса RS-232C такие моменты рекомендуется учитывать при подборе комплектации и планировании процесса контроля. Благодаря этому можно корректно оценить требуемый набор сменных электродов, запасных аккумуляторов и дополнительные аксессуары для конкретных условий эксплуатации.
Комплект поставки:
высоковольтный трансформатор-держатель ВТ1
блок контроля
щеточный (веерный) и Т-образный электроды
удлинитель
зарядное устройство
два аккумулятора
штырь-заземлитель
магнит
провод заземления
руководство по эксплуатации
термосумка
чемодан для хранения и транспортировки.
Дополнительный комплектация:
Прибор может комплектоваться дополнительными аккумуляторами, а также следующими сменными электродами:
малогабаритными Т-образными
серповидными
щеточными веерными
плоскими
резиновыми и волосяными с зоной контроля от 50 до 400 мм
пружинными однозахватными для контроля труб диаметром до 1520мм.
Описание электроискрового дефектоскопа Корона 2.1:
Аппарат предназначен для выявления трещин, пористости, недопустимых утонений и иных нарушений сплошности покрытий и металла посредством подачи импульсного высоковольтного напряжения. При этом фиксирование электрического пробоя в местах нарушения служит сигналом о дефекте и позволяет локализовать проблемные зоны.
Отличительные особенности:
цифровая индикация напряжения на электроде
высокая стабильность напряжения на электроде
возможность настройки чувствительности
возможность оперативной замены аккумулятора
возможность заряда аккумулятора отдельно от электронного блока
высокая безопасность работы за счет импульсного режима работы
большой набор малогабаритных сменных электродов для контроля изделий различного назначения
наличие специализированных дисковых электродов для контроля покрытий в трубах диаметром от 89 до 520 мм, длиной до 14 м
малые габариты и вес
возможность контроля покрытий на бетонных конструкциях.
Технические характеристики:
Параметр Значение
Тип индикатора напряжения на электроде цифровой (3-х разрядный)
Диапазон регулировки высоковольтного испытательного напряжения на электроде 2,5-34 кВ
Дискретность установки высоковольтного испытательного напряжения 0,1 кВ
Толщина контролируемых покрытий до 12 мм
Диаметр контролируемых труб с использованием пружинных электродов до 1600 мм
Диаметр контролируемых труб с использованием пружинных электродов от 60 мм до 1600 мм
Питание прибора - встроенный аккумулятор:
общепромышленный для температурного диапазона –20…+45°С
низкотемпературный для температурного диапазона –45…+45°С
Масса:
блок контроля (с аккумулятором) 2 кг
высоковольный трансформатор-держатель, ВТ1 1,3 кг
Время непрерывной работы от заряженного аккумулятора до 8 часов
Габаритные размеры:
блок контроля 240х149х52 мм
высоковольный трансформатор-держатель, ВТ1 ?50x380 мм
